PROYECTO:
Desmonte, suministro e instalación de protecciones pasivas
para estructuras metálicas.

UBICACIÓN: Planta de Ayacucho Ecopetrol

ALCANCE

Establecer los requisitos mínimos a considerar para el desmonte, suministro e instalación de las protecciones pasivas contra incendio a las columnas estructurales de soporte de las casetas de maquinas de la Planta de Ayacucho, atendiendo las normas vigentes para recintos en donde exista un riesgo de incendio de hidrocarburos en condiciones de intemperie y condiciones internas donde es necesario contemplar niveles más altos de resistencia a altas temperaturas, estos materiales de recubrimiento deben ser listados UL y/o aprobados FM.
NORMAS APLICABLES


NFPA 251 Standard Métodos of test of Fire Endurance of Building Construction.255. Standard Method of Test of Surface Burning Characteristics of Building.263. Fire Tests of Boulding Constructions and Materials.1709. Standard for Rapid Rise Fire Tests of Protection Materials for Structural.

CARACTERISTICAS GENERALES

La protección pasiva contra incendio consiste en cortar la transmisión del fuego y retardar sus efectos en las estructuras metálicas mediante el refuerzo de la resistencia de ciertos elementos estructurales al calor generado por la combustión de los incendios y garantizar su estabilidad mecánica durante un cierto tiempo.
La estabilidad al fuego de las estructuras metálicas de acero se consigue mediante la limitación del aumento de temperatura de los elementos estructurales. Aunque el acero tiene una alta capacidad de carga, es sumamente vulnerable al fuego, viéndose afectada su ductilidad, la resistencia a la tensión, a la dureza, la conductividad térmica y el modulo de elasticidad.

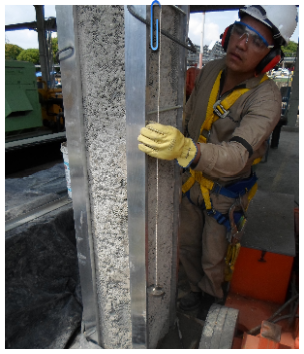

La protección pasiva contra incendios a utilizar consiste en la aplicación sobre el acero de un revestimiento aislante de tipo pastoso (mortero de vermiculita). En general se busca que la aplicación del producto contra fuego sea homogénea y en ningún caso su espesor debe ser menor al especificado para el grado de protección requerido. Dado que las estructuras a proteger son columnas a la vista, se requiere que posteriormente a la implementación del revestimiento sea aplicada una pintura intumescente que le dé a la estructura un acabado armónico.

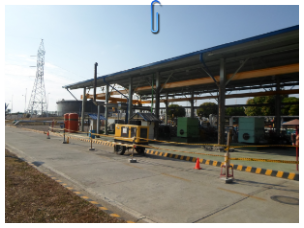

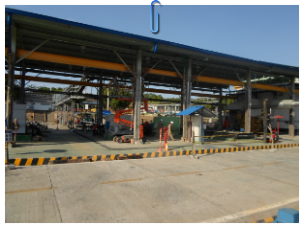

Las estructuras a proteger en la Planta de Ayacucho están conformadas por perfiles y

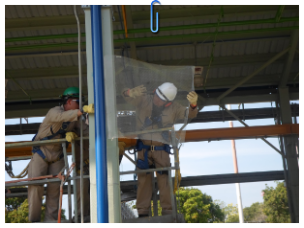

Celosías de acero, para lo cual se conformaran cajas cuadradas o rectangulares mediante el uso de una malla alrededor de la superficie del perfil.
